MQ - RabbitMQ镜像队列机制

镜像队列在解决什么？
镜像队列 (Mirror Queue) 机制，可以将队列镜像到集群中的其他Broker节点之上。当集群中的一个节点失效了，队列能自动地切换到镜像中的另一个节点上，以此可以保证服务的可用性，而不是节点实现其上的队列不可用。

1. 机制原理

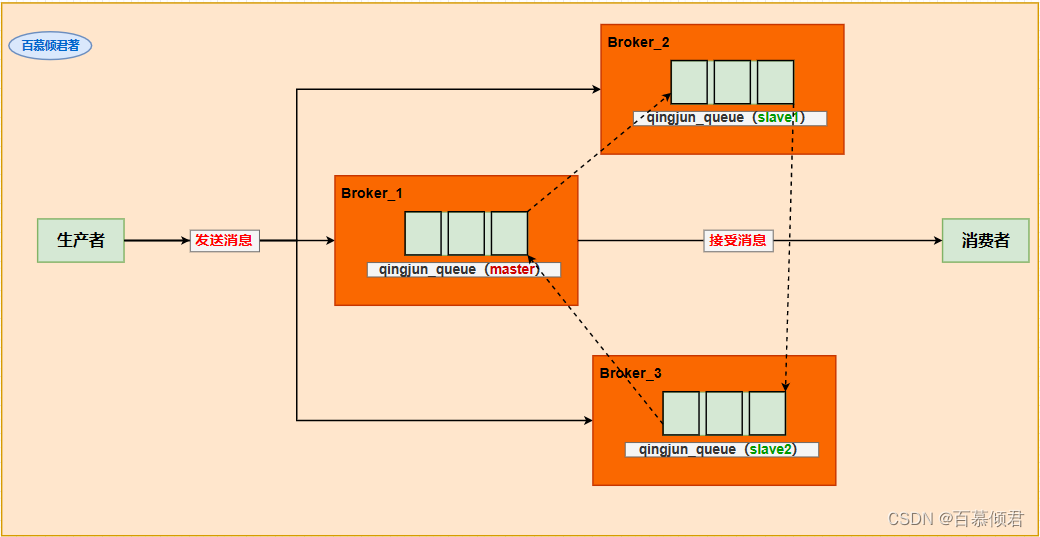

一般情况下，给每一个配置镜像的队列，即镜像队列都包含一个主节点(master) 和若千个从节点 (slave)。如下图，给qingjun_queue队列配置镜像包含了一个主节点和两个从节点。这里要注意镜像的主从节点和rabbitmq服务主从节点的区别。

实现原理：

镜像队列的slave节点会准确地按照镜像队列的master节点执行命令的顺序进行动作，所以镜像队列的master节点和slave节点数据是相同的，维护状态也应该是相同的。
当镜像队列的master节点失效，"资历最老"的镜像队列slave1就会被提升为新的master。选主机制是根据镜像队列save节点加入时间顺序来的，时间最长的slave即为“资历最老”。
发送到镜像队列的所有消息会被同时发往master和所有的slave上，如果此时master挂掉了，消息还会在slave上，这样 slave提升为 master 的时候消息也不会丢失。除发送消息 (Basic.Publish) 外的所有动作都只会向master发送，然后再由master将命令执行的结果广播给各个slave。

注意事项：

若消费者与slave建立连接并进行订阅消费，其实质上都是从master上获取消息，只不过看似是从 slave 上消费而已。
比如消费者与slave建立了TCP连接之后执行一个Basic.Get的操作，那么首先是由slave将Basic.Get请求发往master，再由master准备好数据返回给slave，最后由slave投递给消费者。

1.1. 集群结构

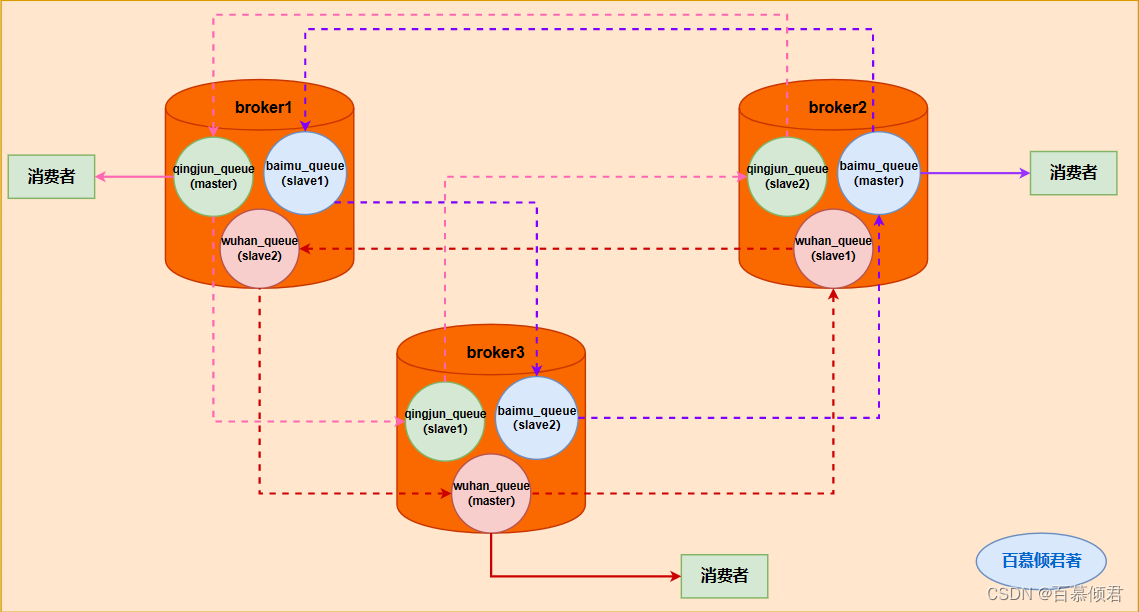

如下图，集群一共三个节点，broker1、broker2、broker3。每个broker节点都包含1个镜像队列的master和2个镜像队列的slave。

qingjun_queue镜像队列的负载大多都集中在broker1上，baimu_queue镜像队列的负载大多都集中在broker2上，wuhan_queue镜像队列的负载大多都集中在broker3上。
只要确保镜像队列的master节点均匀散落在集群中的各Broker节点上就可以确保很大程度上的负载均衡。
- 为什么不是绝对？ 因为每个队列的流量会有不同，因此均匀散落各个队列的master也无法确保绝对的负载均衡)。

注意事项：

rabbitmq镜像队列同时支持发送方确认机制（publisher confirm）和事务机制。

在事务机制中，只有当前事务在全部镜像中执行之后，客户端才会收到Tx.Commit-ok的消息。
在publisher confirmm机制中，生产者进行当前消息确认的前提是该消息被全部进行所接收了。

2. 镜像结构

镜像队列结构和普通队列结构不同点在于backing_queue的不同，普通队列使用的是rabbit_variable_queue，而镜像队列使用的backing_queue内部包裹了普通backing_queue进行本地消息消息持久化处理，在此基础上增加了将消息和ack复制到所有镜像的功能。

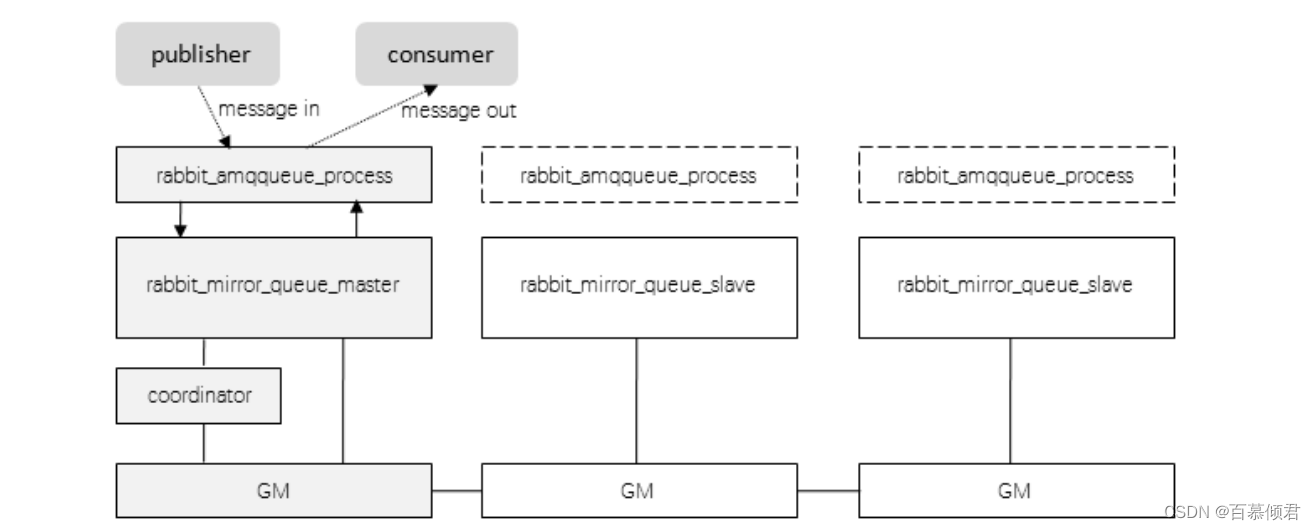

如下图，master使用的backing_queue是rabbit_mirror_queue_master，slave使用的backing_queue是rabbit_mirror_queue_slave。

普通队列结构

镜像队列结构

2.1. 组播GM

GM的作用：

所有对rabbit_mirror_queue_master的操作都会通过组播 GM(GuaranteedMulticast)的方式同步到各个slave中。
GM 负责消息的广播，rabbit_mirror_queue_slave负责回调处理，而master上的回调处理是由coordinator负责完成的。
除了Basic.Publish，所有的操作都是通过 master 来完成的，master 对消息进行处理的同时将消息的处理通过GM广播给所有的slave，slave的GM收到消息后，通过回调交由rabbit_mirror_queue_slave进行实际的处理。

2.1.1. 实现原理

GM 模块是通过组播通信协议来实现，该协议能够保证组播消息的原子性。换言之，保证组中活着的节点要么都收到消息，要么都收不到。

实现过程：

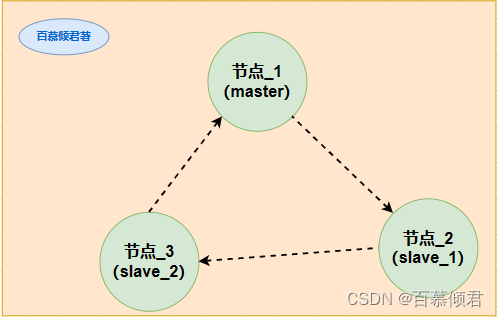

将所有的节点形成一个循环链表，每个节点都会监控位于自己左右两边的节点。

当有节点新增时，相邻的节点保证当前广播的消息会复制到新的节点上。
当有节点失效时，相邻的节点会接管以保证本次广播的消息会复制到所有的节点。

master和slave上的组播GM会形成一个组 (gm group)，这个组的信息会记录在Mnesia中。

不同的镜像队列形成不同的组。操作命令从master对应的GM发出后，顺着链表传送到所有的节点。由于所有节点组成了一个循环链表，master 对应的 GM 最终会收到自己发送的操作命令，这个时候 master 就知道该操作命令都同步到了所有的 slave 上。

2.1.2. 加入新节点

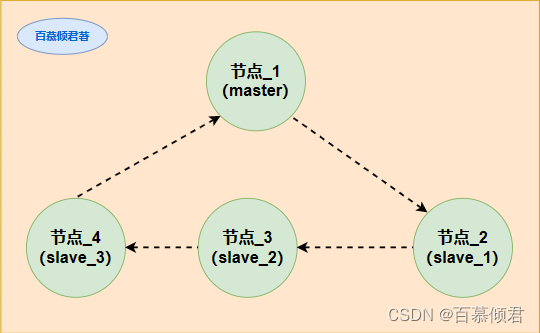

如下图，新增了一个节点4，整个过程就像在链表中间插入一个节点。

注意事项：

每当个节点加入或者重新加入到这个镜像链路中时，之前队列保存的内容会被全部清空。

2.1.3. 节点宕机的影响

当slave挂掉之后，除了与slave相连的客户端连接全部断开，没有其他影响。

当master挂掉之后，会有以下连锁反应：

先与master连接的客户端连接全部断开。
选举最老的slave作为新的master。因为最老的slave与旧的master之间的同步状态是最好的。如果此时所有slave处于未同步状态，则未同步的消息会丢失。
新的master重新入队所有unack的消息。因为新的slave无法区分这些unack的消息是否已经到达客户端，或者是ack信息丢失在老的master链路上，再或者是丢失在老的master组播ack消息到所有slave的链路上，所以出于消息可靠性的考虑，重新入队所有unack的消息，带来的弊端就是客户端可能会有重复消息。
若客户端连接着slave，并且Basic.Consume消费时指定了x-cancel-on-ha:failover参数，那么断开时客户端会收到一个Consumer Cancellation Notifcation的通知，消费者客户端中会回调consumer接口的 handleCancel 方法。如果未指定x-cancel-on-ha-failover参数，那么消费者将无法感知master宕机。

3. 配置镜像队列

镜像队列的配置主要是通过添加相应的Policy来完成的，两种方式，一是在代码里提前写好配置，二是使用管理命令配置。

注意事项：

镜像队列中最后一个停止的节点会是master，启动顺序必须是master先启动。
如果slave先启动，它会先等待30秒等待master 的启动，Master节点加入到集群中后，slave才启动。
如果30秒内master没有启动，slave会自动停止。
当所有节点因故(断电等) 同时离线时，每个节点都认为自己不是最后一个停止的节点，要恢复镜像队列，可以尝试在30秒内启动所有节点。

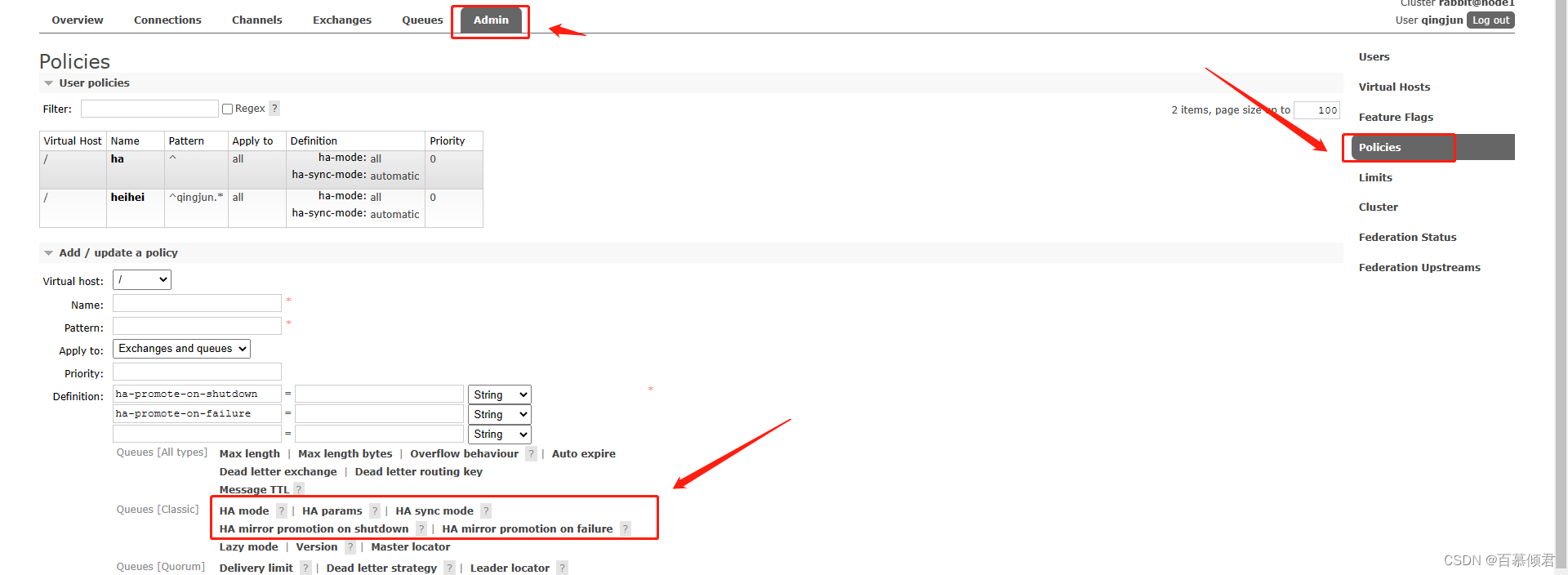

3.1 定义参数

参数含义：

ha-mode：指明镜像队列的模式，可选项有 all、exactly、nodes，默认为 all。
- all：表示在集群中所有的节点上进行镜像。
- exactly：表示在指定个数的节点上进行镜像，节点个数由 ha-params 指定。
- nodes：表示在指定节点上进行镜像，节点名称由 ha-params 指定，节点的名称通常类似于 rabbit@hostname ，可以通过rabbitmqctl_cluster_status命令查看。
ha-params：不同的 ha-mode 配置中需要用到的参数。
ha-sync-mode：队列中消息的同步方式，可选项有 automatic（自动）和manual（手动）。
ha-promote-on-shutdown：可选参数when-synced（何时同步）和always（始终同步）。
ha-promote-on-failure：可选参数when-synced（何时同步）和always（始终同步）。

注意事项：

ha-mode参数对排他(exclusive) 队列不生效，因为排他队列是连接独占的，当连接断开时队列会自动删除，所以实际上这个参数对排他队列没有任何意义。
将新节点加入已存在的镜像队列时，默认情况下ha-sync-mode取值为manual（手动），镜像队列中的消息不会主动同步到新的slave中，除非显式调用同步命令。当调用同步命令后，队列开始阻塞，无法对其进行其他操作，直到同步完成。
当 ha-sync-mode 设置为 automatic（自动）时，新加入的slave会默认同步已知的镜像队列。由于同步过程的限制，所以不建议对生产环境中正在使用的队列进行操作。
当所有slave都出现未同步状态，且ha-promote-on-shutdown参数设为always，那么不论 master 因为何种原因停止，slave 都会接管 master，优先保证可用性，存在消息丢失情况。当ha-promote-on-shutdown参数设置为 when-synced（默认）时，分两种情况：
- 若master因主动原因停掉，比如通过rabbitmgctl stop命令停止，那么slave不会接管 master，此时镜像队列不可用。
- 若master因被动原因停掉，比如 Erlang 虚拟机或者操作系统崩溃，那么 slave 会接管 master。

3.2 命令配置

命令格式：

rabbitmqctl set_policy [-p vhost] [–prioritypriority] [–apply-to apply-to] {name} {pattern} {definition}

参数释义：

[-p vhost]参数：可选参数，针对指定vhost下的queue进行设置。
[–prioritypriority]：可选参数，policy的优先级。
[–apply-to apply-to ]参数：可选参数，指定对象为交换器还是队列。
{name}参数：自定义策略名称。
{pattern}参数： queue的匹配模式(正则表达式)
{definition}参数：ha-mode 、ha-params、ha-sync-mode三部分。

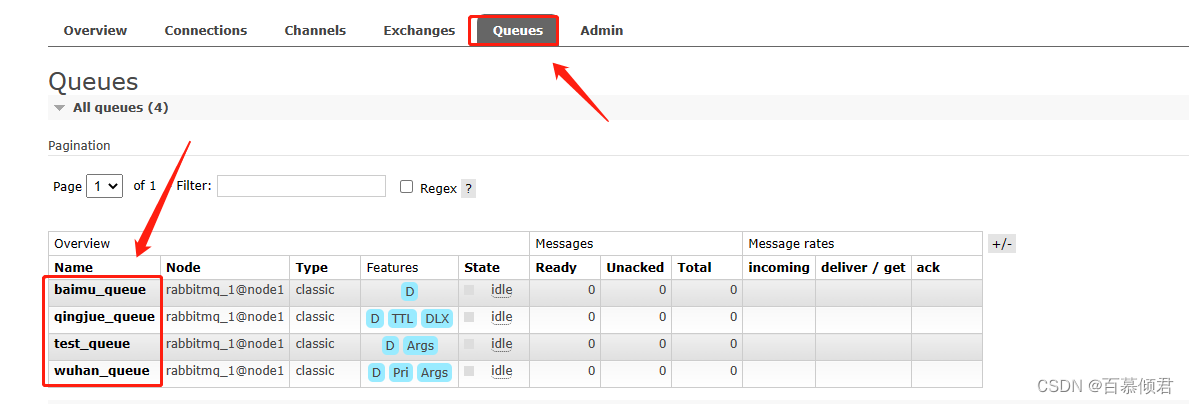

1. 查看要进行镜像的队列。

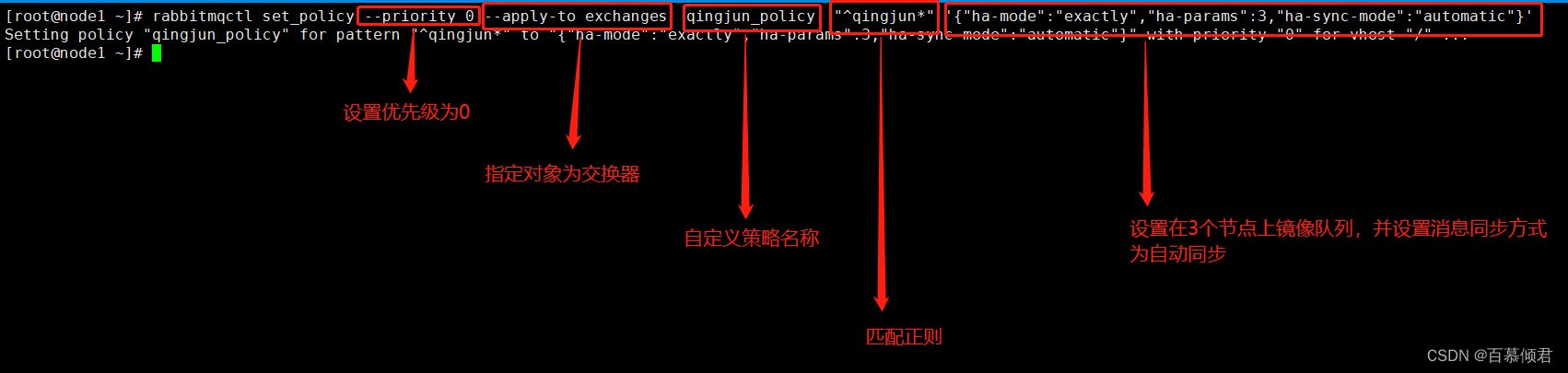

2. 设置策略。

# 优先级为0。
#指定对象为所有交换器。
#策略名称为qingjun_policy。
#匹配正则为"以qingjun开头的所有交换器"。
#镜像策略为，在3个节点上进行镜像，并设置消息同步方式为自动同步。
[root@node1 ~]# rabbitmqctl set_policy --priority 0 --apply-to exchanges  qingjun_policy  "^qingjun*" '{"ha-mode":"exactly","ha-params":3,"ha-sync-mode":"automatic"}'

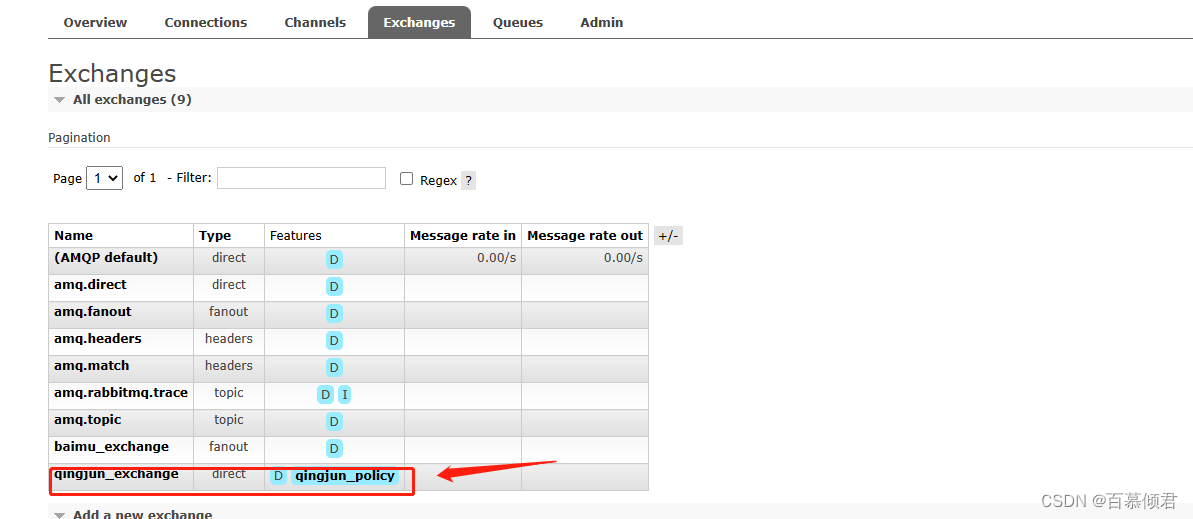

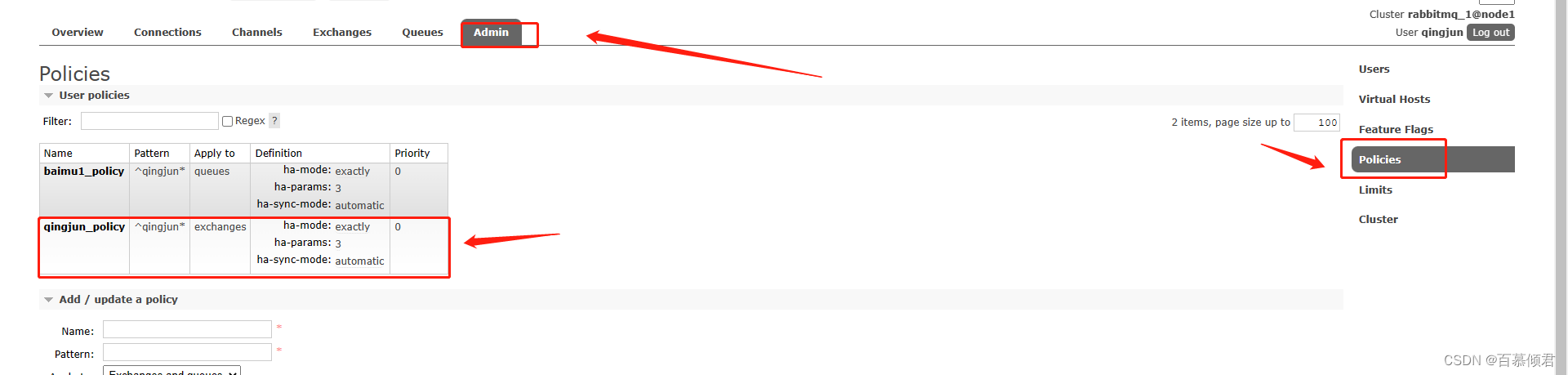

查看结果。

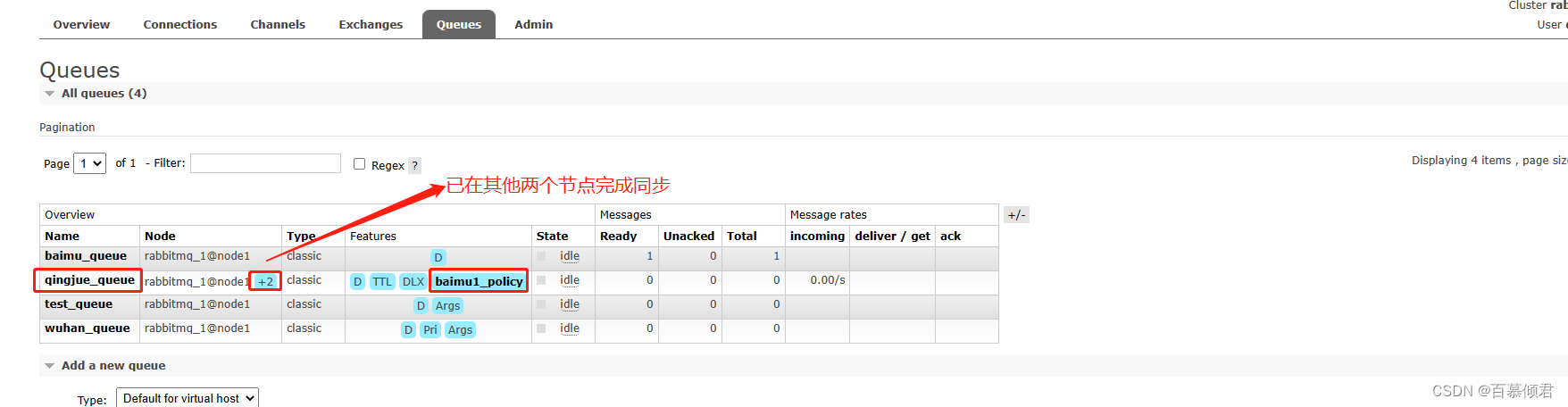

查看状态

3.4 相关命令

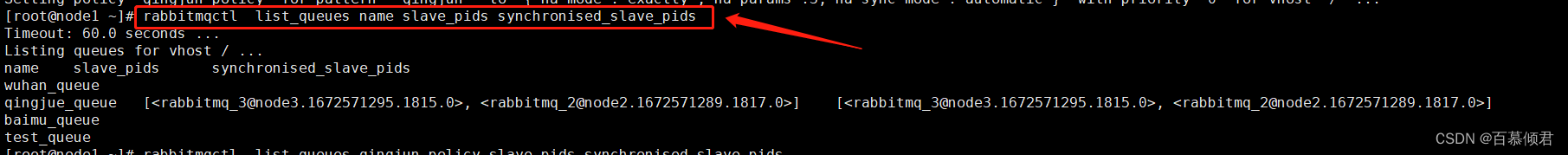

3.4.1 查看节点消息同步状态

[root@node1 ~]# rabbitmqctl  list_queues name slave_pids synchronised_slave_pids

3.4.2 取消某队列同步消息功能

取消qingjue_queue队列的消息同步功能，注意这个队列是能匹配到上面设置的镜像队列策略的。

[root@node1 ~]# rabbitmqctl  cancel_sync_queue qingjue_queue

3.4.3 手动同步某队列消息

手动给qingjue_queue队列进行消息同步，注意这个队列是能匹配到上面设置的镜像队列策略的。

[root@node1 ~]# rabbitmqctl  sync_queue qingjue_queue

引用资料

https://blog.csdn.net/yi_qingjun/article/details/128496818
